特高压直流输电工程无线覆盖监测

项目概述

特高压（800千伏）直流输电工程的监测，面临诸多挑战，需设计具备高带宽和强抗干扰能力的稳定无线链路，以保障在复杂电磁环境及不可视条件下视频与数据的可靠回传，这涉及中继点的优化选取；同时，系统需解决野外长期供电（如利用太阳能、风能）、避雷安全以及高危区域（如高压塔、变电站）的专业施工问题，并确保其具备高度的灵活性与扩容性，以便新增监控点能无缝接入现有网络。

解决方案

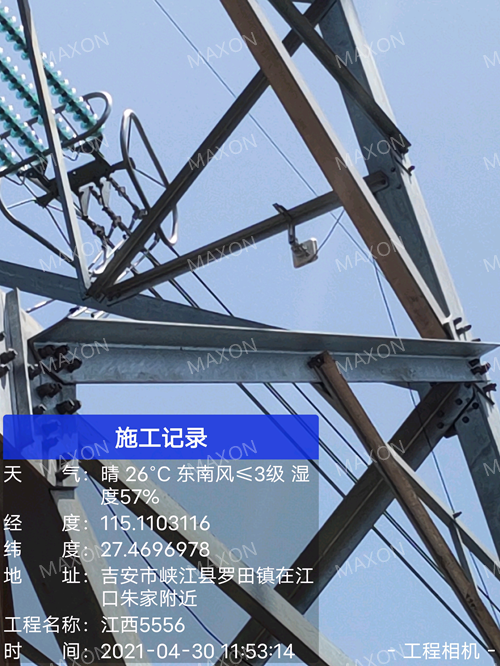

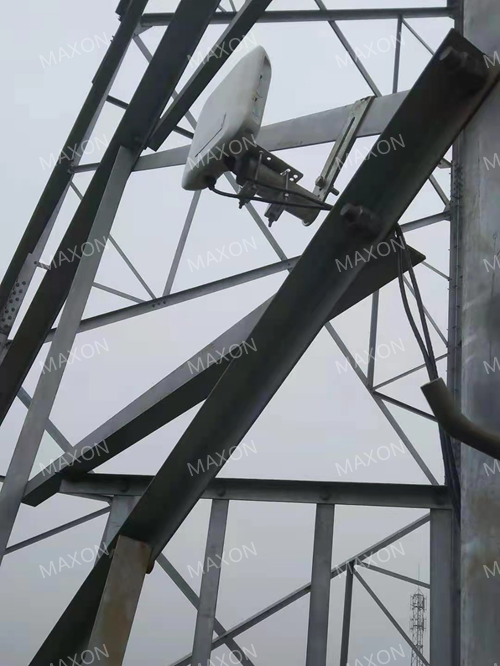

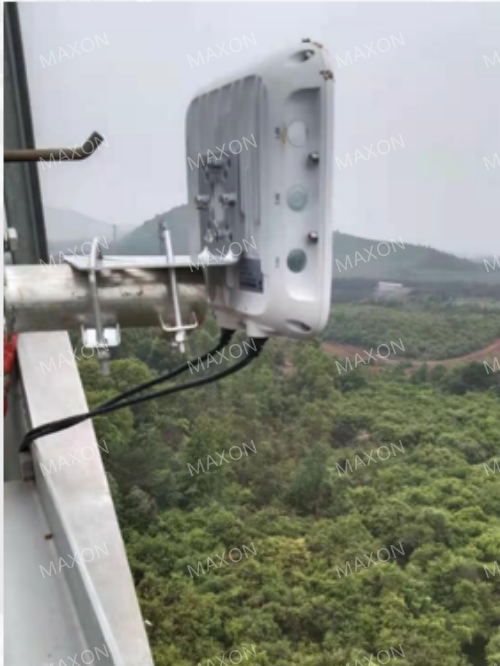

码讯专门打造了一套电网监测系统架构。在监控中心部署码讯工业级交换机与监控云平台，同时在各电力铁塔设置前端监控点及防护级别达 IP68 的工业级 AP，负责采集并上传现场音视频及环境数据。监控中心统一进行信息的接收、监测、存储与管理，还可远程操控前端设备。网络链路采用闭环设计，一方面运用 STP 协议避免环路产生，另一方面借助两端光纤落地点实现冗余接入，保障在任意单点断路时，视频信号仍能正常回传。该项目全线采用远距离传输网桥（MX5011B 系列）、工业级交换机（MX28MC-L系列）、全网通路由器（MX4041R/MX5041R/MX5061R）与输电线路状态监测装置，完成长链分段组网，搭建起视频监控画面和传感器监测数据的回传通道，从而实现对特高压输电线路的状态监测。

系统采用太阳能与蓄电池互补供电，日照充足时充电，无阳光时由蓄电池持续供电，确保设备稳定运行。

该工程起于四川C换流站，途经四川、云南、贵州、湖南、江西5省，输送容量800万千瓦。项目全线采用远距离微波传输 + 输电线路状态监测装置，完成长链分段组网，搭建视频监控图片和传感器监测数据回传通道，完成对特高压输电线路的状态监测。

项目沿线以高山峻岭为主，最高海拔3500米，山区地形占比近70%，地质结构复杂，气候瞬息万变，材料运输和施工作业困难，生态环境保护要求高。项目中分段长链组网，单链最大11跳，最大距离超过50km。
