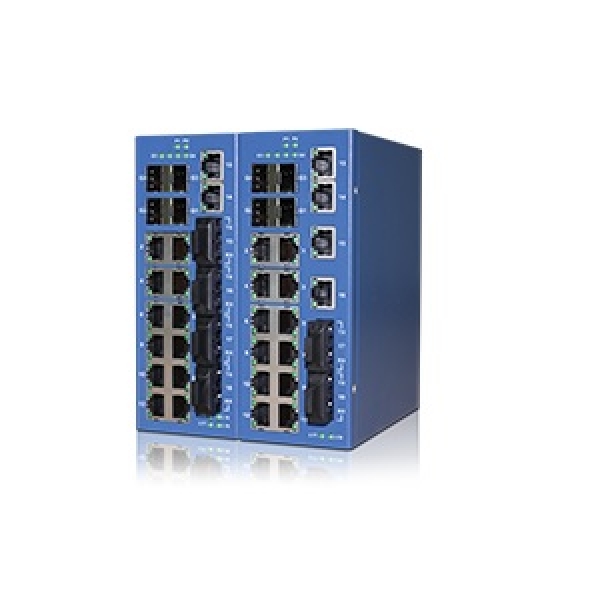

MX22G系列-22口千兆非网管型导轨式工业级以太网交换机
MX22G系列-22口千兆非网管型导轨式工业级以太网交换机
产品类别： 导轨式非网管型以太网交换机
MX22G系列千兆非网管型工业以太网交换机，支持18个百兆口（最多支持4个光口），并可配置4个千兆SFP插槽。导轨安装，高密度端口，冗余电源设计，宽电压范围输入，并提供过载和反接保护。强抗电磁干扰能力，特别适用于无需管理要求的工业现场汇聚应用。
联系码讯
产品简介
MX22G系列千兆非网管型工业以太网交换机，支持18个百兆口（最多支持4个光口），并可配置4个千兆SFP插槽。导轨安装，高密度端口，冗余电源设计，宽电压范围输入，并提供过载和反接保护。强抗电磁干扰能力，特别适用于无需管理要求的工业现场汇聚应用。
产品特点
-
最多可支持18个百兆电口
-
最多支持4个百兆SC/ST/FC光口
-
可配置4个千兆SFP插槽
-
可选24V/220V电源输入
-
支持导轨式/壁挂式安装
IEEE标准 | |
|---|---|
| IEEE 802.3 | 10BaseT Ethernet |
| IEEE 802.3u | 100BaseT(X) and 100BaseFX Fast Ethernet |
| IEEE 802.3ab | 1000BaseT(X) Ethernet |
| IEEE 802.3z | 1000BaseX Ethernet |
| IEEE 802.3x | Flow Control（流量控制） |
交换特性 | |
|---|---|
| MAC地址表 | 8K |
| 数据包缓存 | 2Mbit |
| 处理方式 | 存储转发 |
接口 | |
|---|---|
| RJ45端口数 | 最多18个百兆电口 |
| 百兆光口 | 最多4个百兆光口，单模/多模可选，SC/ST/FC可选，单纤/双纤可选 |
| 百兆光口传输距离 | 多模2km，单模20km/40km/60km/120km可选 |
| 千兆光口 | 最多4个千兆SFP插槽 |
| LED指示灯 | 电源、电口、光口 |
电源 | |
|---|---|
| 24V输入 | 4针端子，双电源；24VDC电源支持范围为12~36VDC |
| 220V输入 | 4针端子，单电源；220V电源支持范围为85~264VAC/77~300VDC |
| 电源功耗 | 最大14瓦 |
| 电源保护 | 反接保护、过载保护 |
环境保护 | |
|---|---|
| 标准型号 | -10 ~ 60℃ |
| 宽温型号 | -40 ~ 75℃ |
| 储存温度 | -40 ~ 85°C |
| 相对湿度 | 5 ~ 95% (无凝霜) |
物理特性 | |
|---|---|
| 外壳 | IP40金属外壳 |
| 安装方式 | 默认导轨安装，可选壁挂安装 |
| 尺寸 | 65(W) x 161(H) x 141(D) mm |
认证 | |
|---|---|
| EMC | CE，FCC |
| EMI | FCC Part 15. CISPR(EN55022) class A |
| EMS | EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8 |
| Shock | IEC60068-2-27 |
| Freefall | IEC60068-2-32 |
| Vibration | IEC60068-2-6 |
| Green Product | RoHS, WEEE |
质保期 | |
|---|---|
| MTBF | 360000h |
| 保修期 | 5年 |

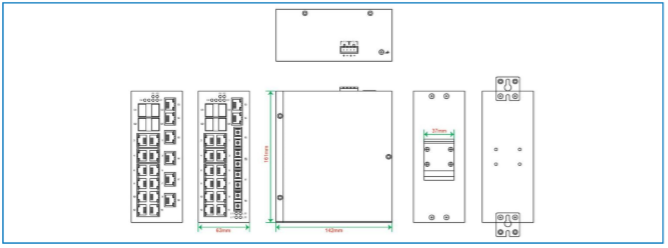

尺寸图

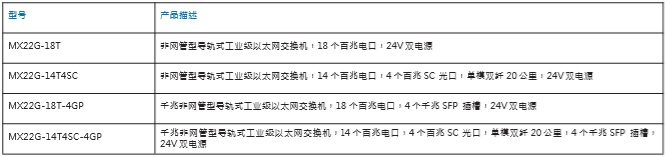

配置举例
