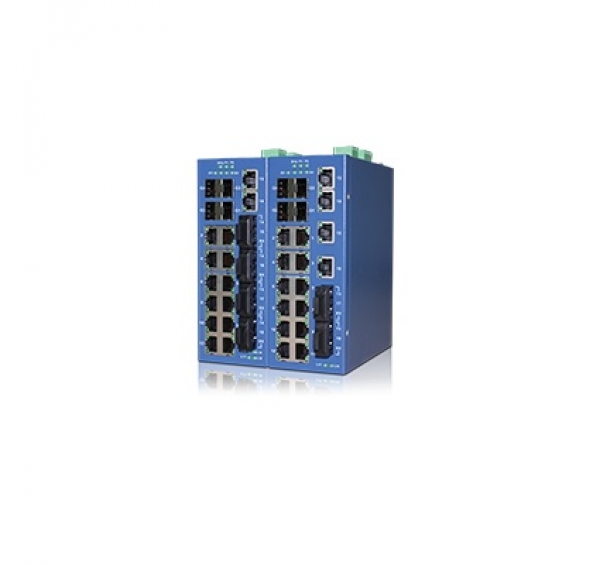

MX22M系列-22口千兆网管型导轨式工业级以太网交换机
MX22M系列-22口千兆网管型导轨式工业级以太网交换机
产品类别： 导轨式网管型工业以太网交换机
MX22M系列千兆网管型导轨式工业级以太网交换机，最多支持18个百兆口（最多支持4个光口），并可配置4个千兆SFP插槽。其管理功能齐全，包括QoS 、VLAN 、IGMP Snooping/GMRP、 Port Trunking、SNMP V1/V2/V3、RSTP/STP等。独有的RingGo冗余环网协议，网络链路切换及恢复时间小于20ms，提高了网络的可靠性。冗余电源输入，宽温设计，强抗电磁干扰能力，高密度端口设计，4个千兆接口，可灵活组建百千混合工业网络。
联系码讯
产品简介
MX22M系列千兆网管型导轨式工业级以太网交换机，最多支持18个百兆口（最多支持4个光口），并可配置4个千兆SFP插槽。其管理功能齐全，包括QoS 、VLAN 、IGMP Snooping/GMRP、 Port Trunking、SNMP V1/V2/V3、RSTP/STP等。独有的RingGo冗余环网协议，网络链路切换及恢复时间小于20ms，提高了网络的可靠性。冗余电源输入，宽温设计，强抗电磁干扰能力，高密度端口设计，4个千兆接口，可灵活组建百千混合工业网络。
产品特点
-
最多可支持18个百兆电口或者4个百兆SC/ST光口
-
可配置4个千兆SFP插槽
-
支持RSTP/STP及私有环网协议（恢复时间小于20ms）
-
支持QoS、VLAN、IGMP Snooping/GMRP等管理功能
-
工业宽温：-40~+75℃
IEEE标准 | |
|---|---|
| IEEE 802.3 | 10BaseT Ethernet |
| IEEE 802.3u | 100BaseT(X) and 100BaseFX Fast Ethernet |
| IEEE 802.3ab | 1000BaseT(X) Ethernet |
| IEEE 802.3z | 1000BaseX Ethernet |
| IEEE 802.3x | Flow Control（流量控制） |
| IEEE 802.3d | Spanning Tree Protocol（生成树） |
| IEEE 802.1w | Rapid Spanning Tree Protocol（快速生成树） |
| IEEE 802.1s | Multiple Spanning Tree Protocol（多生成树） |
| IEEE 802.1p | Class of Service（服务等级） |
| IEEE 802.1Q | VLAN Tag （虚拟局域网标签） |
| IEEE 802.3ad | LACP(链路聚合控制协议) |
| IEEE 802.1x | User Authentication (用户鉴权) |
| IEEE 802.1ab | LLDP（逻辑链路发现协议） |
软件特性 | |
|---|---|
| MIB | RFC 1215 Trap, RFC1213 MIB II,RFC 1157 SNMP MIB, RFC 1493 Bridge MIB, RFC 2674 VLAN MIB, RFC 1643,RFC 1757, RSTP MIB, Private MIB, LLDP MIB |
| 设备管理 | 支持SNMP v1, v2, v3 支持Web管理（支持HTTPS 支持Telnet配置 支持串口CLI配置 支持DHCP-client 支持用户登录密码保护 |
| 安全特性 | 支持ACL 支持基于端口的MAC过滤 支持MAC地址绑定 支持基于端口的802.1X认证 支持RADIUS认证 支持系统自防御，防止DDOS等攻击 |
| VLAN | 支持端口VLAN、IEEE 802.1Q Tag 最多可用的VLAN数：64，VID范围1 ~ 4094 支持管理VLAN |
| 端口汇聚 | 支持静态LACP 支持2组汇聚组，每组最多4个端口 |
| 网络冗余 | 支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和 MSTP(IEEE 802.1s) 私有环网（自愈时间<20ms） |
| QoS | 支持绝对优先级、相对优先级两种调度方式 4个优先级队列 支持根据802.1p/DSCP队列调度，每端口8个队列 |
| 端口镜像 | 支持基于端口的单向和双向流量镜像 |
| IGMP组播 | 支持IGMP Snooping V1/V2，最多支持256个组播组 |
| 端口带宽控制 | 支持对出入端口的报文流量进行限速，粒度最小为64Kbps |
| 广播风暴抑制 | 支持对广播报文、组播报文和未知单播报文的抑制 |
| 设备维护 | 支持Syslog（系统日志） 支持RMON（Remote Network Monitoring） 支持Ping检测 支持链路层发现协议LLDP（Link Layer Discovery Protocol） |
| SNTP | 支持SNTP协议 |
| 固件升级 | 支持WEB页面和串口TFTP升级 |
| 配置文件 | 支持配置文件的导入和导出 |
交换特性 | |
|---|---|
| MAC地址表 | 8K |
| 数据包缓存 | 2Mbit |
| 处理方式 | 存储转发 |
接口 | |
|---|---|
| RJ45端口数 | 最多18个百兆电口 |
| 百兆光口 | 最多4个百兆光，SC/ST/FC可选 |
| 光口传输距离 | 多模2km，单模20km/40km/60km/120km可选 |
| 千兆光口 | 最多4个千兆SFP插槽 |
| LED指示灯 | 电源、电口、光口、状态 |
| 控制串口 | RS-232（RJ45连接器），115200bps, 8, N, 1 |
电源和告警 | |
|---|---|
| 24V输入 | 4针端子，双电源；24VDC电源支持范围为12~36VDC |
| 220V输入 | 4针端子，单电源；220V电源支持范围为85~264VAC/77~300VDC |
| 电源功耗 | 最大16瓦 |
| 电源保护 | 反接保护、过载保护 |
| 告警 | 3针端子 |
环境保护 | |
|---|---|
| 标准型号 | -10 ~ 60℃ |
| 宽温型号 | -40 ~ 75℃ |
| 储存温度 | -40 ~ 85°C |
| 相对湿度 | 5 ~ 95% (无凝霜) |
物理特性 | |
|---|---|
| 外壳 | IP40金属外壳 |
| 安装方式 | 默认导轨安装，可选壁挂安装 |

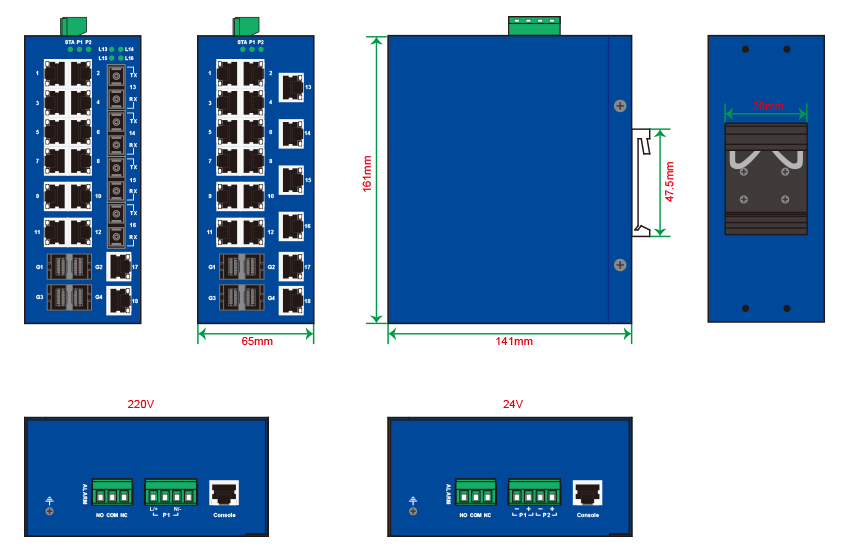

| 尺寸 | 65(W) x 161(H) x 141(D) mm |
认证 | |
|---|---|
| EMC | CE，FCC |
| EMI | FCC Part 15. CISPR(EN55022) class A |
| EMS | EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8 |
| Shock | IEC60068-2-27 |
| Freefall | IEC60068-2-32 |
| Vibration | IEC60068-2-6 |
| Green Product | RoHS, WEEE |
质保期 | |
|---|---|
| MTBF | 320000h |
| 保修期 | 5年 |

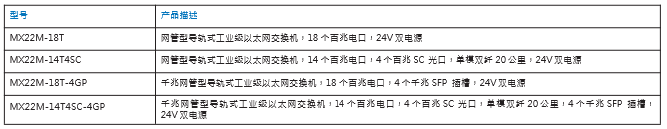

配置举例
