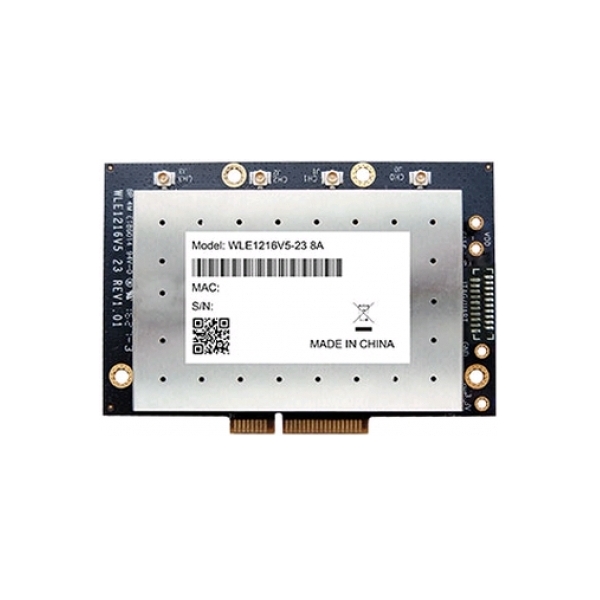

Qualcomm-Atheros QCA9980
Qualcomm Atheros ‘Cascade’ QCA9984
CUS239 参考设计
5GHz 最大23dBm 输出功率 (每通道)
兼容IEEE 802.11ac & 并向后兼容 802.11a/n
高达 1.73Gbps的数据传输速度
2 个空间流 (2SS) ,支持MIMO 160MHz and 80+80MHz带宽
4 个空间流 (4SS) Multi-user MIMO (MU-MIMO)
802.11ac 明确的发射波速形成 (TxBF) 和传统的隐TxBF 的发射波速形成
MiniPCI Express 2.0 接口
支持空间复用, 循环延迟分集(CDD), 低密度奇偶校验 (LDPC) Codes, 最大比合并(MRC), 空时分组码 (STBC)
支持IEEE 802.11d, e, h, i, j, k, r, u, v time stamp, w 和z 标准
支持动态频率选择 (DFS)
为高带宽企业AP 而设计
产品类型 |
无线模块 |
芯片 |
QCA9984 |
无线标准 |
802.11n, 802.11ac, 802.11a |
MIMO 通道 |
4×4 |
无线速度 |
1730Mbps |
输出(每通道) |
23dBm |
频率范围 |
5.180 ~ 5.825 GHz |
接口 |
1x MiniPCI-e Pin |
MiniPCI-e Pin |
v2.0 |
功耗 |
13瓦 (最大) |
温度范围 |
工作: -20ºC to 70ºC, 储存: -40ºC to 90ºC |
湿度 |
工作:5% to 95% (非冷凝) |
认证 |
RoHS 认证 |
尺寸(W x H x D) |
73.7 x 50.3 x 5.5 mm |
5Ghz (单通道) |
|||
Data Rate |
TX (每通道) |
RX |
|
802.11a |
6Mbps |
23 |
-96 |
54Mbps |
TBA |
TBA |
|
11n HT20 |
MCS0 |
23 |
-96 |
MCS 7 |
21 |
-78 |
|
11n HT40 |
MCS0 |
23 |
-96 |
MCS 7 |
20 |
-77 |
|
11ac VHT20 |
MCS0 |
23 |
-96 |
MCS 7 |
20 |
-76 |
|
11ac VHT40 |
MCS0 |
23 |
-93 |
MCS 9 |
20 |
-72 |
|
11ac VHT80 |
MCS0 |
23 |
-89 |
MCS 9 |
20 |
-68 |
|
11ac VHT160 |
MCS0 |
23 |
-89 |
MCS 9 |
20 |
-68 |
